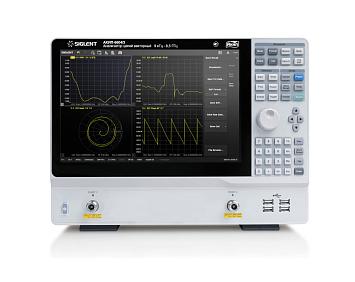

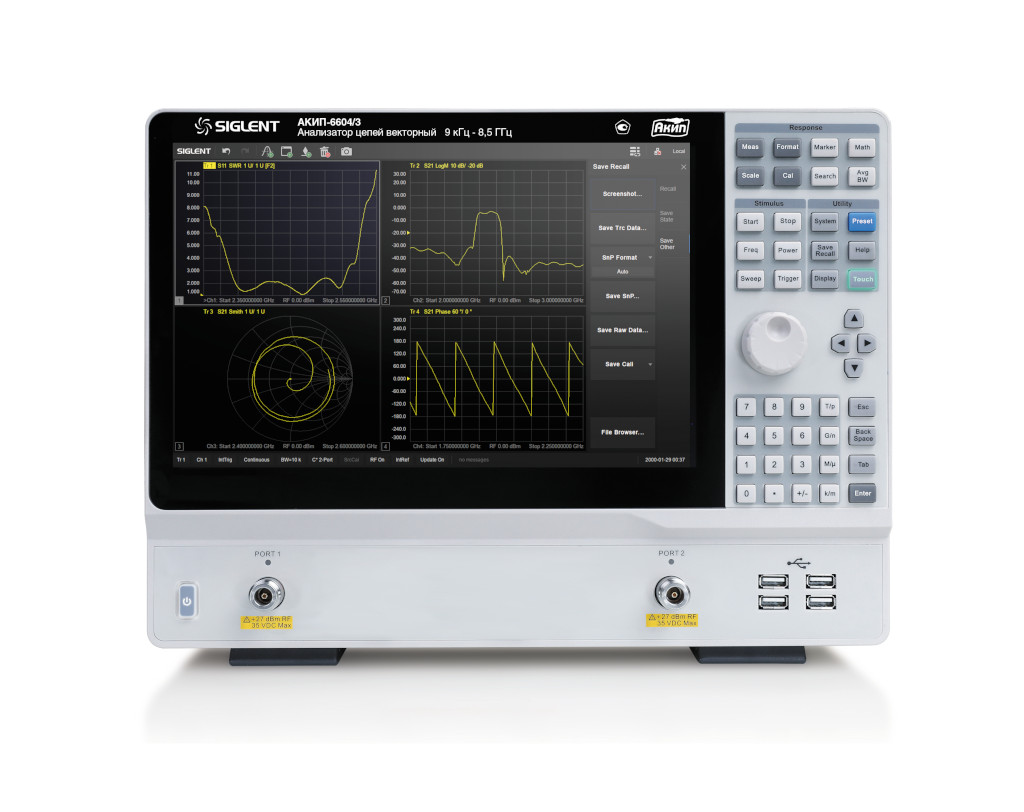

Анализатор цепей векторный АКИП-6604/1

Cерия: АКИП-6604

Нет в наличии

Цена (с НДС):	1 022 485 Р
Стоимость поверки (с НДС):	10 200 Р
Торговая марка:	АКИП
Срок гарантии (лет):	1
Госреестр СИ:	№88223-23 до 13.02.2028 г.
Страна производитель:	КИТАЙ

Добавить к сравнению

Задать вопрос о товаре

Тип	Лабораторный (настольный)
Диапазон частот	9 кГц … 4,5 ГГц
Количество встроенных портов	2
Динамический диапазон	125 дБ
Выходная мощность	- 55 дБм … 10 дБм
Особенности	Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Поддержка инжекторов питания (Bias-Tees). Видео выход HDMI. Большой (диагональ 30,7 см) сенсорный экран.
Интерфейс	USB, LAN, GPIB (опция)

Анализатор цепей векторный АКИП-6604/1, 2 порта, 4,5 ГГц

Рабочий диапазон частот: 9 кГц … 4,5 ГГц

2 порта

Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц

Диапазон установки выходного уровня: - 55 дБм … 10 дБм

Разрешение: 1 Гц, 0,05 дБ

Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)

Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка (SOLT, SOLR, TRL)

Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция)

Поддержка инжекторов питания (Bias-Tees)

Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)

Интерфейсы: USB, LAN, GPIB (опция)

Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer

Видео выход (HDMI)

Анализатор цепей векторный АКИП-6604/1	1 шт.
Шнур питания	1 шт.
Кабель USB	1 шт.
Защитная крышка для экрана	1 шт.
Мышь для управления	1 шт.
Инструкция по началу работы	1 шт.
