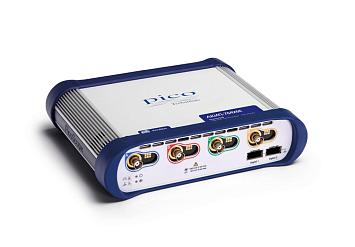

Осциллограф АКИП-76404E

Нет в наличии

NULL

Цена (с НДС):	По запросу
Торговая марка:	АКИП
Срок гарантии (лет):	1
Страна производитель:	СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поделиться:

Добавить к сравнению

Задать вопрос о товаре

Тип осциллографа	USB
Число каналов	4
Полоса пропускания	500 МГц
Максимальная частота дискретизации	5 ГГц
Максимальный объем памяти	2 ГБ
АЦП (бит)	8
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	8 или 16 (опция)
Особенности	«6 в 1» - осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опционально анализ смешанных сигналов. Сегментированная память до 10.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания (одновременно с осциллографом!). Автоматические и курсорные измерения (ΔU, ΔT, 1/ΔT). Математические функции (встроенный редактор формул). Декодирование сигналов (23 протокола).
Интерфейс	USB
Масса (кг)	2,2 (только осциллограф)

USB-осциллограф АКИП-76404E 500 МГц

6 приборов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор (для цифровых каналов требуется опция MSO -TA369)
Максимальная частота дискретизации: 5 ГГц
Максимальный объем памяти: 2 ГБ при использовании PicoScope 6, память делится между активными каналами. В модели АКИП-76424E до 4 ГБ, при использовании PicoSDK
Захват осциллограммы длительностью до 200 мс при максимальной частоте дискретизации 5 ГГц
Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom
Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц
Функциональный генератор: до 50 МГц/ 5 В п-п
Генератор сигналов СПФ/ AWG : до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания
Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
Математика: 35 функций (4 оператора)
Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных)
Питание от сетевого адаптера ~230В (12В/ 7А)

Расширенные характеристики, каталоги, брошюры

Расширенные характеристики: АКИП-76403E, АКИП-76404E, АКИП-76424E
