Осциллограф АКИП-4154/1
Cерия: АКИП-4154
Ограниченное количество
На складе в Москве: 2 шт.
| Цена (с НДС): |
474 905 Р
|
| Стоимость поверки (с НДС): |
5 220 Р
|
| Торговая марка: | АКИП |
| Срок гарантии (лет): | 1 |
| Госреестр СИ: | №95974-25 до 25.07.2030 г. |
| Страна производитель: | КИТАЙ |
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 350 МГц |
| Максимальная частота дискретизации | 4 ГГц |
| Максимальный объем памяти | 400 МБ |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Логические каналы | 16 (опция) |
| Особенности | Осциллограф высокого разрешения, разрядность АЦП 12 бит. Высокая скорость обновления экрана до 890.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (4 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Программные функции вольтметра и частотомера (7 разрядов). Синхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 50 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). |
| Интерфейс | USB, LAN, GPIB |
| Дисплей | TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600 |
| Масса (кг) | 4,1 |
Серия: АКИП-4154
Обзор серии осциллографов высокого разрешения АКИП-4154Цифровые запоминающие осциллографы АКИП-4154 доступны с полосами пропускания 1 ГГц, 500 МГц и 350 МГц, оснащены 12-разрядными АЦП с частотой дискретизации до 4 Гвыб/с, максимальной длиной записи 400М на канал и отображают до 4 аналоговых каналов + 16 цифровых каналов для анализа смешанных сигналов.
В серии АКИП-4154 используется обеспечивается скоростью захвата до 200 000 осциллограмм/с, функция 256-уровневой градации интенсивности и режим отображения цветовой температуры. В осциллографах также используется инновационная цифровая система синхронизации с высокой чувствительностью и низким джиттером. Система синхронизации поддерживает несколько мощных режимов срабатывания, включая срабатывание по последовательной шине. Такие инструменты, как запись формы сигнала в историю, функции поиска и навигации, тест по маске, построение АЧХ и анализ мощности, позволяют записывать, хранить и анализировать расширенные формы сигнала. Впечатляющий набор измерительных и математических функций, возможность подключения генератора сигналов произвольной формы с частотой 50 МГц, а также последовательное декодирование также являются особенностями серии АКИП-4154.
Большой 10,1'' емкостной сенсорный экран поддерживает множественные жесты, а удобный дизайн пользовательского интерфейса позволяет значительно повысить эффективность работы. Он также поддерживает управление мышью и удаленное веб-управление по локальной сети.
|

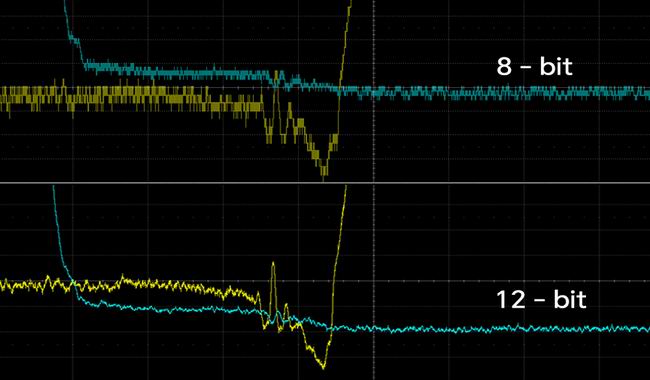

12-разрядный АЦП Все осциллографы серии АКИП-4154 оснащены 12-битным АЦП высокого разрешения с уровнем квантования до 4096, а в режиме высокого разрешения (ERES) разрешение может быть увеличено до 16 бит, что вместе с функцией вертикального и горизонтального масштабирования помогает пользователям наблюдать детали осциллограмм более полно и четко. |
|
|

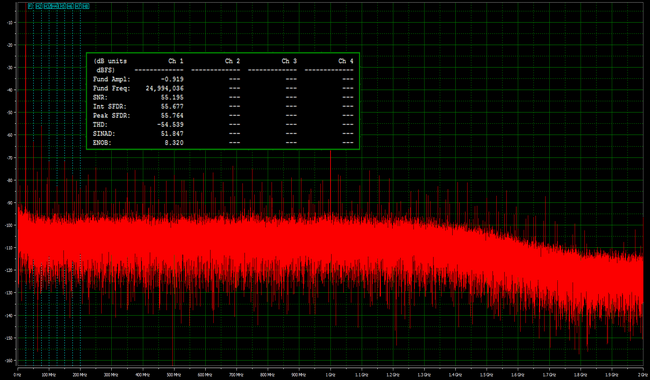

ENOB - эффективные биты АЦП Когда высокоскоростной АЦП выполняет сбор данных, фактическое соотношение сигнал/шум/искажения АЦП не соответствует желаемой производительности, которую должно обеспечивать номинальное количество разрядов, из-за влияния шумов и искажений. Как правило, чем выше полоса пропускания осциллографа, тем выше его внутренний шум. Это связано с тем, что в осциллограф с высокой полосой пропускания попадают высокочастотные шумы. Поскольку АЦП является лишь частью системы осциллографа и не может использоваться независимо, более значимым будет показатель ENOB всей системы осциллографа. Осциллографы серии АКИП-4154 имеют разрядность до 8,3-8,6 бит, меньшую временную ошибку и частотную нестабильность, а также меньший широкополосный шум, что может эффективно обеспечить точность измерений. |
|

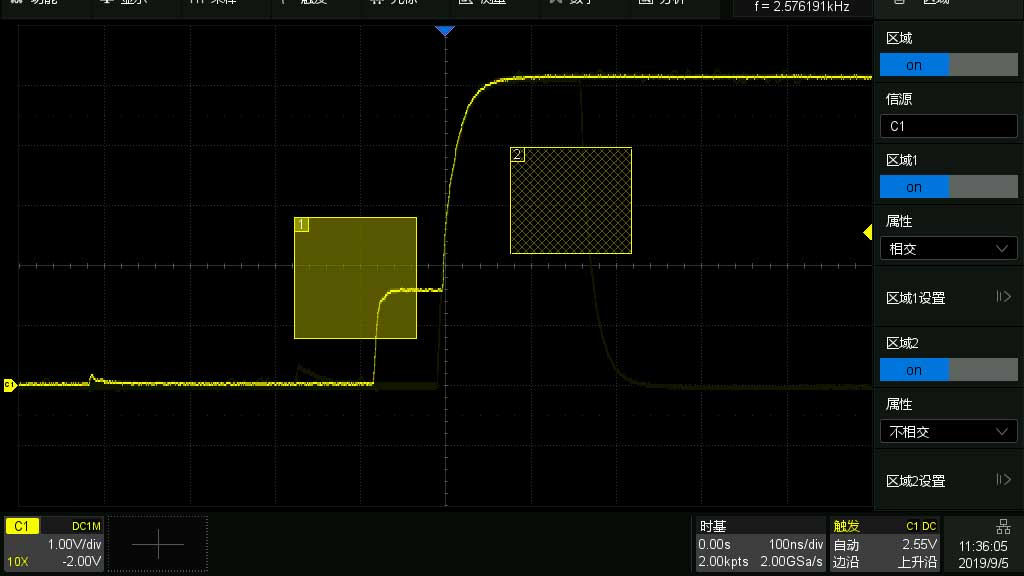

Мощная система синхронизации Осциллографы серии АКИП-4154 обеспечивают множество типов синхронизации, включая синхронизацию по фронту, интервалу, тайм-ауту, видео, последовательной шине, области и т. д. Среди них синхронизация по области отличается от традиционных типов синхронизации тем, что ее можно применять к случайным сигналам, характеристики которых еще не ясны, а захват сигнала может быть завершен созданием и определением области с помощью только мыши или касания сенсорного дисплея. Синхронизация по шине поддерживает протоколы: I2C, SPI, CAN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и другие, обеспечивая решения для тестирования встраиваемых, автомобильных, компьютерных и других последовательных шин. |
|
|

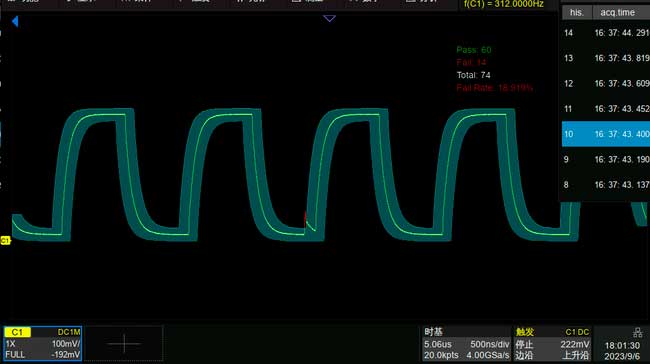

Тестирование по маске для эффективной оценки качества сигнала Функция тестирования по маске в основном используется для оценки качества сигнала, что позволяет отслеживать частоту сбоев в течение длительного времени. Существует два способа установки правил: первый - создание правил путем рисования многоугольных шаблонов в осциллографе, второй - создание правил путем установки горизонтальных и вертикальных значений в соответствии с «Идеальной формой сигнала», после чего осциллограф проводит тестирование форм сигнала в реальном времени и подсчитывает количество тестов, количество отказов, частоту отказов и т. д. в рамках заданных условий тестирования. Также можно установить режим «Хранить кадры отказов», и неудачные формы сигнала могут быть сохранены в истории, а частота отказов может быть отслежена в истории. Также можно установить «Store Failure Frames», и осциллограммы отказов могут быть просмотрены в режиме истории. |
|

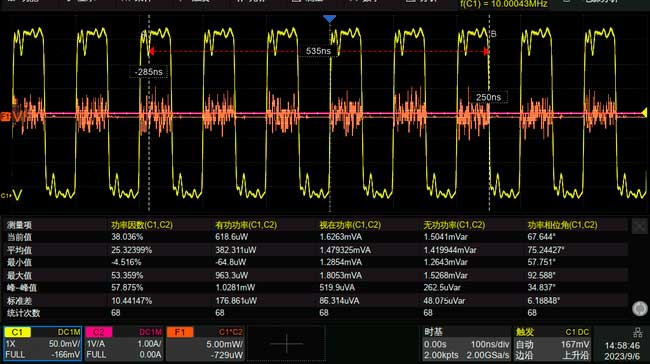

Анализ источников питания Осциллографы серии АКИП-4154 могут быть оснащены дополнительной опцией для анализа источников питания, вместе с дифференциальными пробниками напряжения (например, серии DPB5000) и токовыми пробниками (серии CP6000), он может быстро и точно проанализировать 12 параметров источника питания, таких как качество питания, гармоники тока, пусковой ток, переходные характеристики, безопасная рабочая зона и т.д. Например, для повышения эффективности источника питания путем снижения потерь на переключение до минимума, для оценки стабильности устройства. |
|
