Трансформатор синфазный J2102B
Cерия: Инжекторы
Нет в наличии
| Цена (с НДС): |
117 124 Р
|
| Торговая марка: | Picotest |
| Срок гарантии (лет): | 1 |
| Поделиться: |

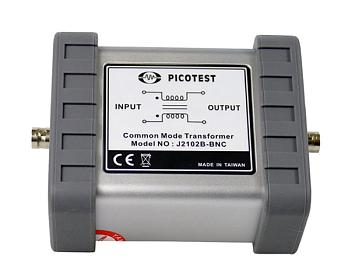

Трансформатор синфазный J2102B-BNC
Измерительный малогабаритный широкополосный разделительный трансформатор (Common Mode) для инжекции тестовых сигналов в ИУ и электронные схемы.
Частотный диапазон: 1 Гц – 6 ГГц.
Значения потерь мощности на проход и возвратные потери – не нормированы (Insertion/ Return Loss).
Макс. входное напряжение 50 В.
Рабочая температура 0-50 °С.
Макс. электрический рейтинг 50 В перем./ 75В пост. (AC/ DC).
Трансформатор специально разработан для анализа ЭМС, параметров стабильности устройств электропитания, значительно ослабляет эффекты паразитных НЧ контуров заземления. J2102B-BNC поддерживает измерение импеданса 2-портового шунта, необходимого для распределительных сетей (PDN). Имеет низкий уровень шума на выходе, сверхвысокое подавление пульсаций. Соед. коннекторы BNC-типа. Трансформатор обеспечивает однородность импеданса линии передачи 50 Ом в диапазоне до 6 ГГц. Поддерживает все типы измерительного оборудования для устранения эффекта петли тока контура заземления (ground loops), в т.ч. анализаторы цепей, осциллографы и анализаторы спектра.
Измерительный малогабаритный широкополосный разделительный трансформатор (Common Mode) для инжекции тестовых сигналов в ИУ и электронные схемы.
Частотный диапазон: 1 Гц – 6 ГГц.
Значения потерь мощности на проход и возвратные потери – не нормированы (Insertion/ Return Loss).
Макс. входное напряжение 50 В.
Рабочая температура 0-50 °С.
Макс. электрический рейтинг 50 В перем./ 75В пост. (AC/ DC).
Трансформатор специально разработан для анализа ЭМС, параметров стабильности устройств электропитания, значительно ослабляет эффекты паразитных НЧ контуров заземления. J2102B-BNC поддерживает измерение импеданса 2-портового шунта, необходимого для распределительных сетей (PDN). Имеет низкий уровень шума на выходе, сверхвысокое подавление пульсаций. Соед. коннекторы BNC-типа. Трансформатор обеспечивает однородность импеданса линии передачи 50 Ом в диапазоне до 6 ГГц. Поддерживает все типы измерительного оборудования для устранения эффекта петли тока контура заземления (ground loops), в т.ч. анализаторы цепей, осциллографы и анализаторы спектра.
Расширенные характеристики, каталоги, брошюры
-
442.2 КБ
