Генератор сигналов высокочастотный векторный АКИП-3210
Cерия: АКИП-3209 / 3210
Нет в наличии
| Цена (с НДС): |
1 071 916 Р
|
| Стоимость поверки (с НДС): |
8 220 Р
|
| Торговая марка: | АКИП |
| Срок гарантии (лет): | 3 |
| Госреестр СИ: | №88092-23 до 02.02.2028 г. |
| Страна производитель: | КИТАЙ |
| Поделиться: |
| Количество каналов | 2 (ВЧ, НЧ) |
| Частотный диапазон ОТ | 9 кГц (ВЧ) 10 МГц (ВЧ-IQ), 0,1 Гц (НЧ) |
| Частотный диапазон ДО | 4 ГГц (ВЧ, ВЧ-IQ), 1 МГц (НЧ) |
| Опорный генератор (погрешность установки частоты) | ±1×10-6 (опция 10M-OCXO-L - ±5×10-7) |
| Выходной уровень (минимум) | -140 дБм (ВЧ), 1 мВпик-пик (НЧ) |
| Выходной уровень (максимум) | 26 дБм, 3 Впик-пик (НЧ) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | AM, ЧМ, ФМ, ИМ, IQ |
| ГКЧ | да |
| Экран (см, разрешение) | TFT, сенсорный, 12,7 см, 800 х 480 |
| Особенности | Векторный ВЧ генератор. Полоса пропускания I/Q-модулятора 75 МГц (опция – 150 МГц). Поддержка 5G-NR,LTE, WCDMA, WLAN, Blue-Tooth,CDMA. В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются. Опция - генератор пачек импульсов. Вход, выход сигнала опорной частоты. Фазовый шум < -120 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц). |
| Интерфейс | USB, LAN, опция – GPIB (адаптер GPIB – USB). |
Векторный генератор сигналов АКИП-3210
Генераторы сигналов АКИП-3210 могут генерировать аналоговые и векторные сигналы в диапазоне частот от 9 кГц до 4 ГГц/6 ГГц.
Они обладают отличными характеристиками по фазовому шуму, чистоте спектра, полосе пропускания, EVM и выходной мощности.
Внутренний генератор модуляции IQ и функция воспроизведения сигналов позволяют легко создавать сигналы самых сложных типов.
Они также охватывают самый важный радиочастотный диапазон для цифровой беспроводной связи и включают стандартные файлы сигналов.
АКИП-3210 — это мощные и экономичные источники высокочастотного сигнала, которые идеально подходят для исследований и разработок, образования и производства.
• Частотный диапазон до 4 ГГц/6 ГГц
• Разрешение установки частоты 1 мГц
• Максимальная выходная мощность до +26 дБм
• Фазовый шум: -120 дБс/Гц @ 1 ГГц, смещение 20 кГц
• Программируемая пользователем коррекция плоскостности
• Обеспечивает аналоговую модуляцию AM, FM, PM с внутренним, внешним или Int+Ext источником
• Генератор одиночного импульса, двойного импульса и последовательности импульсов (опция)
• Внутренняя IQ-модуляция с полосой модуляции 150 МГц с идеальной заводской калибровкой
• Встроенные файлы осциллограмм стандартов цифровой связи, таких как 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth, CDMA.

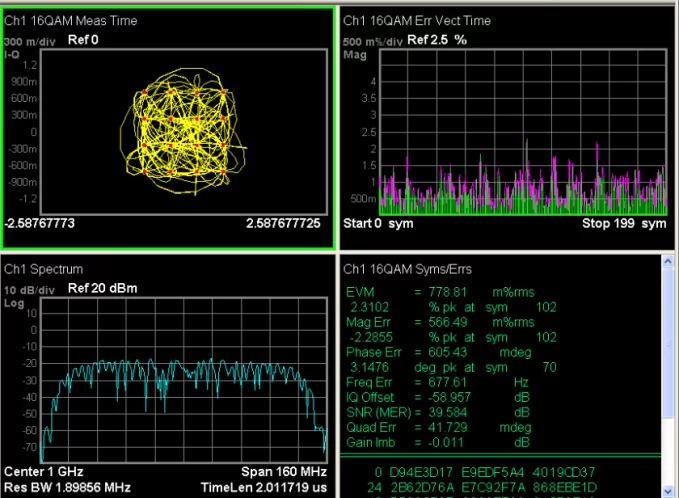

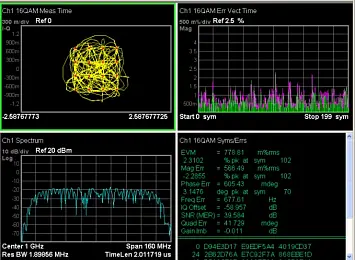

• Внутренний пользовательский режим генерации общих IQ сигналов, таких как QAM, FSK, ASK, MSK

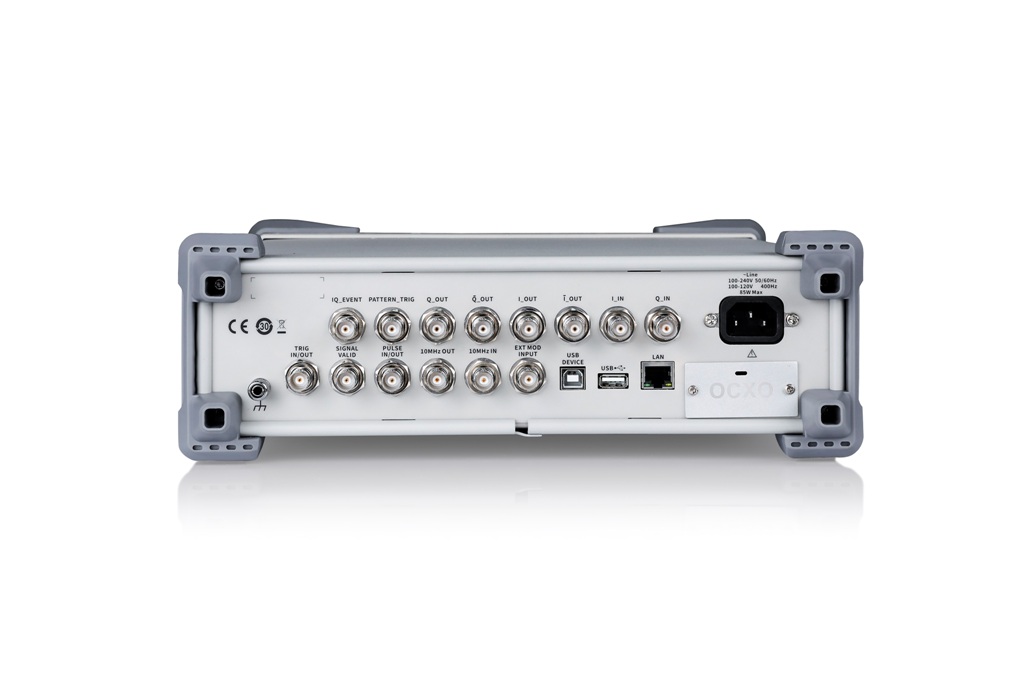

• Аналоговые дифференциальные выходы I/Q
• Внешний аналоговый вход I/Q
• USB-измерение мощности

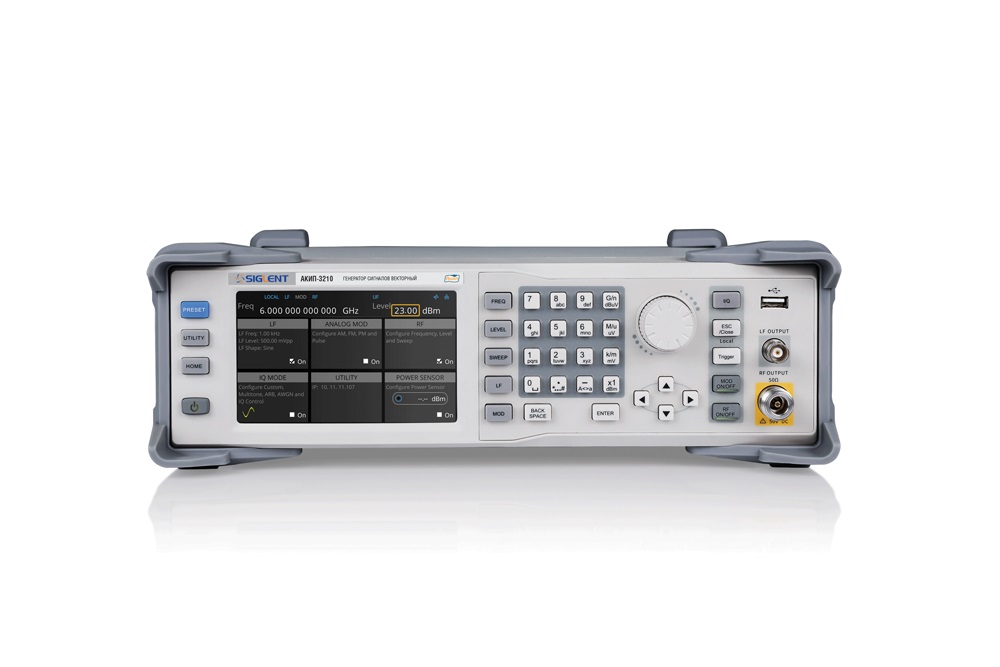

• 12,7 см TFT емкостный сенсорный экран, поддерживаются мышь и клавиатура
• Дистанционное управление через веб-браузер на ПК
• Стандартный интерфейс включает USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet). Опциональный интерфейс: GPIB.
Генераторы сигналов АКИП-3210 могут генерировать аналоговые и векторные сигналы в диапазоне частот от 9 кГц до 4 ГГц/6 ГГц.
Они обладают отличными характеристиками по фазовому шуму, чистоте спектра, полосе пропускания, EVM и выходной мощности.
Внутренний генератор модуляции IQ и функция воспроизведения сигналов позволяют легко создавать сигналы самых сложных типов.
Они также охватывают самый важный радиочастотный диапазон для цифровой беспроводной связи и включают стандартные файлы сигналов.
АКИП-3210 — это мощные и экономичные источники высокочастотного сигнала, которые идеально подходят для исследований и разработок, образования и производства.
• Частотный диапазон до 4 ГГц/6 ГГц
• Разрешение установки частоты 1 мГц
• Максимальная выходная мощность до +26 дБм
• Фазовый шум: -120 дБс/Гц @ 1 ГГц, смещение 20 кГц
• Программируемая пользователем коррекция плоскостности
• Обеспечивает аналоговую модуляцию AM, FM, PM с внутренним, внешним или Int+Ext источником
• Генератор одиночного импульса, двойного импульса и последовательности импульсов (опция)
• Внутренняя IQ-модуляция с полосой модуляции 150 МГц с идеальной заводской калибровкой
• Встроенные файлы осциллограмм стандартов цифровой связи, таких как 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth, CDMA.
• Внутренний пользовательский режим генерации общих IQ сигналов, таких как QAM, FSK, ASK, MSK
• Аналоговые дифференциальные выходы I/Q
• Внешний аналоговый вход I/Q
• USB-измерение мощности
• 12,7 см TFT емкостный сенсорный экран, поддерживаются мышь и клавиатура
• Дистанционное управление через веб-браузер на ПК
• Стандартный интерфейс включает USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet). Опциональный интерфейс: GPIB.
| Генератор АКИП-3210 | 1 шт. |
| Шнур питания | 1 шт. |
| Кабель USB | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
