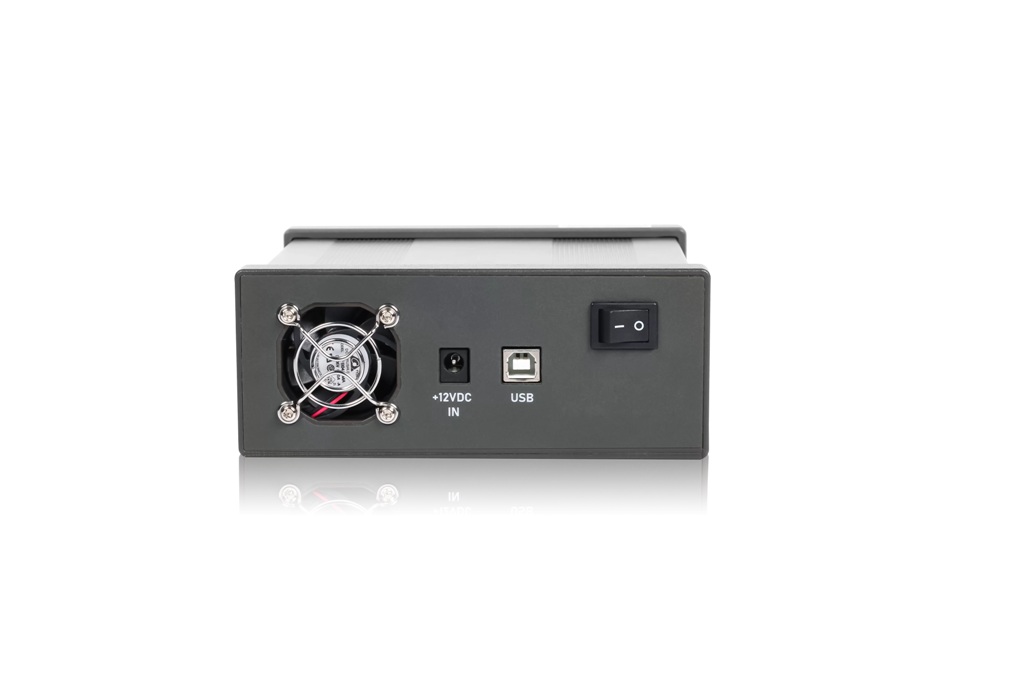

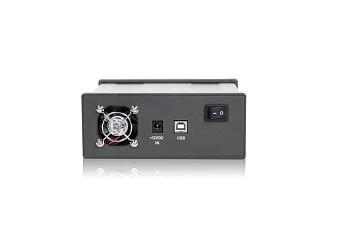

Переключатель ВЧ сигналов механический SSU5181A
Cерия: SSU5000A
Нет в наличии
| Цена (с НДС): |
219 260 Р
|
| Торговая марка: | SIGLENT |
| Срок гарантии (лет): | 1 |
| Страна производитель: | КИТАЙ |
| Диапазон рабочих частот | 0 Гц (DC)...18 ГГц |
| Число тестовых портов | 2 (COM1 / 1х 2 тракта (PORT 1-2)) |
| Тип коннекторов | SMA (мама/f) |
| Импеданс | 50 Ом |
| Управляющее напряжение | 12 В |
| Управляющий ток (макс.) | 1,25 A |
| Сигнал управления | TTL |
| Интерфейс | USB |
| Время переключения | ≤ 15 мс |
| Ресурс | 2М (переключений) |
| Габариты (В х Ш х Г) | 62×153×137 мм |
| Масса | 885 г |
Переключатель ВЧ сигналов механический SSU5181A
Модификация механического переключателя ВЧ сигналов SSU5000A-серии.
По принципу действия относится к микроволновым коммутаторам с использованием эффекта электромагнитной индукции и переключением механическими контактами.
Имеет один однополюсный двухпозиционный механический переключатель SPDT (COM 1) с коннекторами SMA, позволяя обеспечить установку одного из двух состояний механического реле – соединиться с одним контактом, либо с другим (Port 1/2).
Переключатель поддерживает управлением сигналами уровня TTL.
Переключатель SSU5181A используется для управления потоком ВЧ электроэнергии сигналов с частотой до 18 ГГц в электронных схемах.
Переключатель позволяет в рабочем диапазоне частот создать систему коммутации для анализаторов цепей в измерительных тестах, может широко использоваться в многоканальной и многопортовой тестовой среде различной конфигурации.
