Робот паяльный QUICK ET9383E-BB1

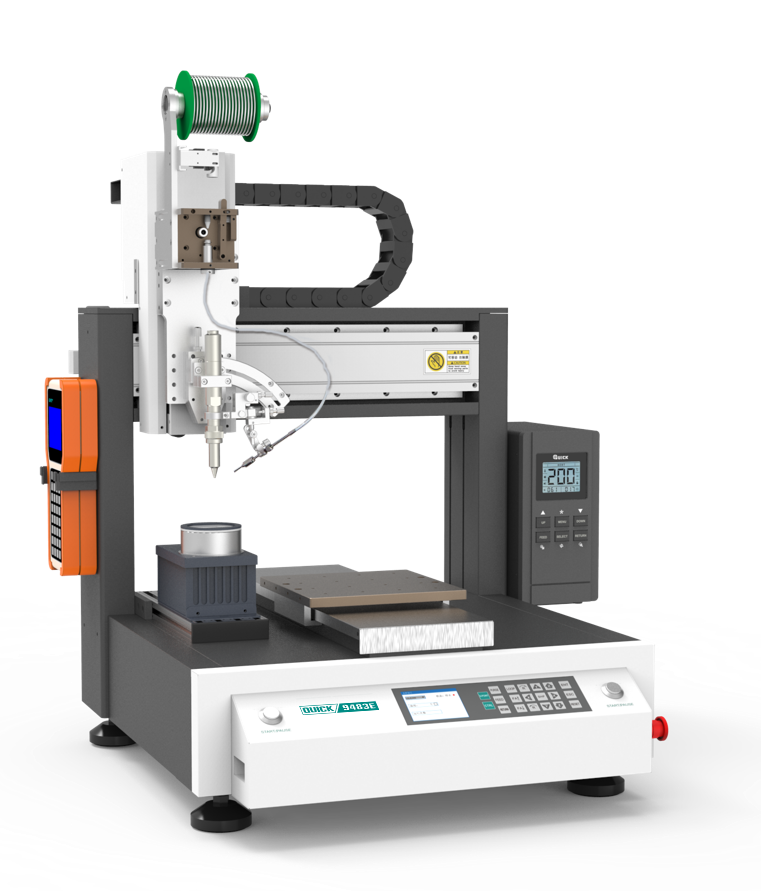

Паяльный робот (автоматическая паяльная машина) QUICK ET9383E-BB1
Универсальным средством для монтажа пайкой печатных плат для мелкосерийного производства являются паяльные роботы QUICK (автоматическая паяльная машина QUICK)
Компактные, настольные, автоматические паяльные комплексы позволяют с высокой точностью выполнять при помощи паяльника запрограммированные монтажные операции
Паяльные роботы серии QUICK оснащены надежным паяльником с измерением температуры с обратной связью
Паяльник способен обеспечивать и поддерживать температуру наконечника с лучшей в отрасли стабильностью и точностью
Две шестерни с мелкими зубьями вытягивают припой из катушки и перфорируют поверхность паяльной проволоки для обеспечения лучшего газообразования сердечника припоя
Выделение газа приводит к меньшему количеству дефектов в виде шариков припоя и брызг флюса

Основная концепция паяльных роботов QUICK — точность!
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот в градусах (X/Y/Z/R))
Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную
Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт
Модельный ряд роботов QUICK отличается вариациями по размерам зоны перемещения и по перемещению по осям

Модель QUICK ET9383E
Напряжение 100 ～ 240 В AC
Мощность паяльного робота 200 Вт
Диапазон температур 50℃ ～ 500℃ (в зависимости от режима работы)
Количество осей 3
Диапазон перемещения (мм) X 300
Y 300
Z 100
Диапазон скорости (мм/сек) X 0.1-800
Y 0.1-800
Z 0.1-300
Разрешение (мм) X, Y, Z ±0.01
Объем памяти паяльного робота ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.5-1.2 мм
Условия окружающей среды
Температура 0-40℃
Влажность 20-90% (без образования конденсата)
Размеры паяльного робота (Д×Ш×В) 630×607×730 мм
Вес паяльного робота 45 кг

Автоматические паяльные машины QUICK поставляются в стандартной комплектации с блоком питания мощностью 200 Вт, способны поддерживать температуру до 500 ° C, автоматическим устройством подачи припоя, станцией очистки наконечников и наконечником паяльника
Доступны азотные рукава, наведение по зрению, цветные ПЗС-камеры "Witness Cameras" и защитные корпуса со световым экраном
