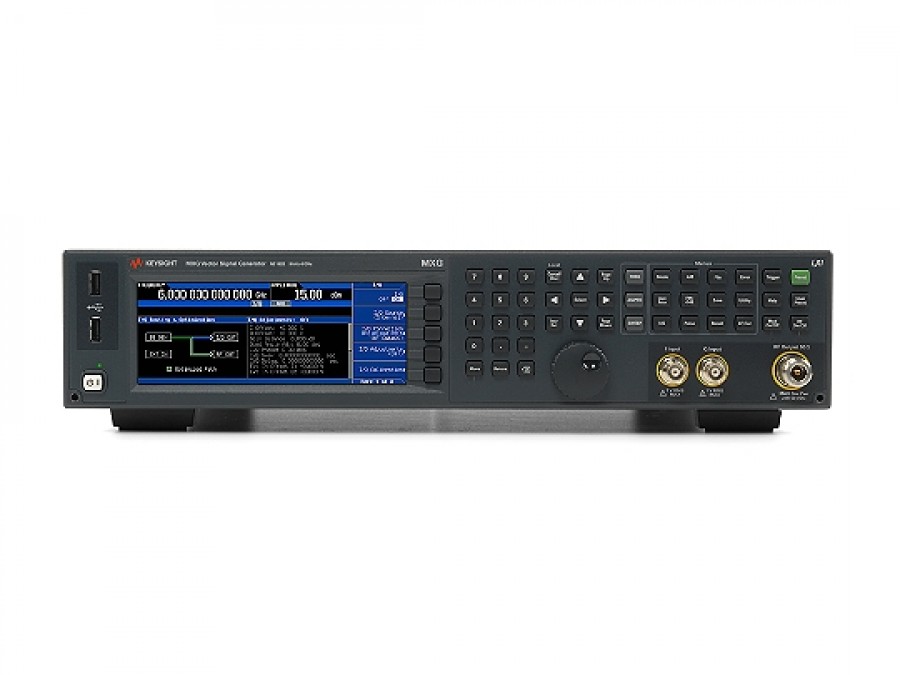

Генератор сигналов N5182B

Нет в наличии

Цена (с НДС):	По запросу
Стоимость поверки (с НДС):	по запросу
Торговая марка:	Keysight Technologies
Госреестр СИ:	№71351-18 до 01.06.2023 г.

Добавить к сравнению

Задать вопрос о товаре

Количество каналов	1
Частотный диапазон ОТ	9 кГц
Частотный диапазон ДО	3 / 6 ГГц
Опорный генератор (погрешность установки частоты)	н/д
Выходной уровень (минимум)	-60 дБм
Выходной уровень (максимум)	18 дБм (24 с опцией 1EA)
Выходной импеданс (Ом)	50
Виды модуляции	опция - АМ \| опция - ЧМ \| опция - ФМ \| опция - ИМ \| опция - I/Q
ГКЧ	да
Экран (см, разрешение)	да
Особенности	Генератор модулирующих сигналов с полосой частот 160 МГц - сигналы произвольной формы и сигналы I/Q в реальном времени. Широкий набор опций - модуляция короткими импульсами, улучшенные ультранизкие характеристики фазового шума, многофункциональный генератор, ступенчатый аттенюатор, большая выходная мощность. Компактный корпус, высота 2U, возможность монтажа в стойку.
Интерфейс	GPIB \| USB \| LAN

Векторный генератор ВЧ-сигналов Keysight N5182B

Генератор модулирующих сигналов с полосой частот 160 МГц (неравномерность АЧХ ±0,2 дБ): сигналы произвольной формы и сигналы I/Q в реальном времени

Память модулирующего сигнала произвольной формы с максимальной ёмкостью для воспроизведения 1 Гвыб, внутренний твёрдотельный накопитель 30 Гбайт или внешний съёмный твердотельный накопитель объёмом 8 Гбайт

Возможность генерации сигналов произвольной формы и в реальном времени стандартов LTE, HSPA+, WLAN, GNSS, DVB и многих других с использованием встроенных возможностей, а также программного обеспечения Signal Studio или MATLAB

Многоканальная генерация модулирующих сигналов с модулем интерфейса цифровых сигналов N5102A, сигналов MIMO и имитация замираний с использованием генератора модулирующих сигналов и эмулятора канала N5106A PXB

Тестирование чувствительности приёмника радиолокационной станции, определение характеристик АЦП или отношения сигнал-шум смесителя с помощью сигналов, имеющих исключительно низкий уровень фазового шума и паразитных составляющих

Возбуждение усилителей мощности и исследование их нелинейного поведения с использованием лидирующих в отрасли характеристик относительного уровня мощности в соседнем канале и высокой выходной мощности

Тестирование широкополосных приёмников и компонентов для сетей стандарта 802.11ac WLAN с помощью одноблочного технического решения, обеспечивающего полосу модуляции 160 МГц с заводской коррекцией АЧХ

Поддержка широкого круга технологий для сотовой и беспроводной связи, видеовещания и глобальных спутниковых навигационных систем с использованием программного обеспечения Signal Studio

Возможность имитации в реальном времени сигналов LTE, GNSS, DVB и многих других

Использование памяти воспроизведения сигналов объёмом 1 Гвыб для длительного, изменяющегося во времени функционального тестирования приёмников с использованием специализированных сигналов

Диапазон частот

– Опция 503: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 3 ГГц

– Опция 506: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 6 ГГц

Внешние входы I/Q-модулятора

– Полоса частот: модулирующие сигналы (I или Q) - до 100 МГц (ном)

ВЧ-сигналы (I + Q) - до 200 МГц (ном)

– Смещение I или Q: ±100 мВ (разрешение 200 мкВ)

– Баланс усиления I/Q: ±4 дБ (разрешение 0,001 мкВ)

– Ослабление I/Q: от 0 до 50 дБ (разрешение 0,01 дБ)

– Настройка угла квадратуры: ±200 единиц

– Уровень возбуждения на входе, соответствующий полной шкале (I+Q): 0,5 В на нагрузке 50 Ом (ном)
